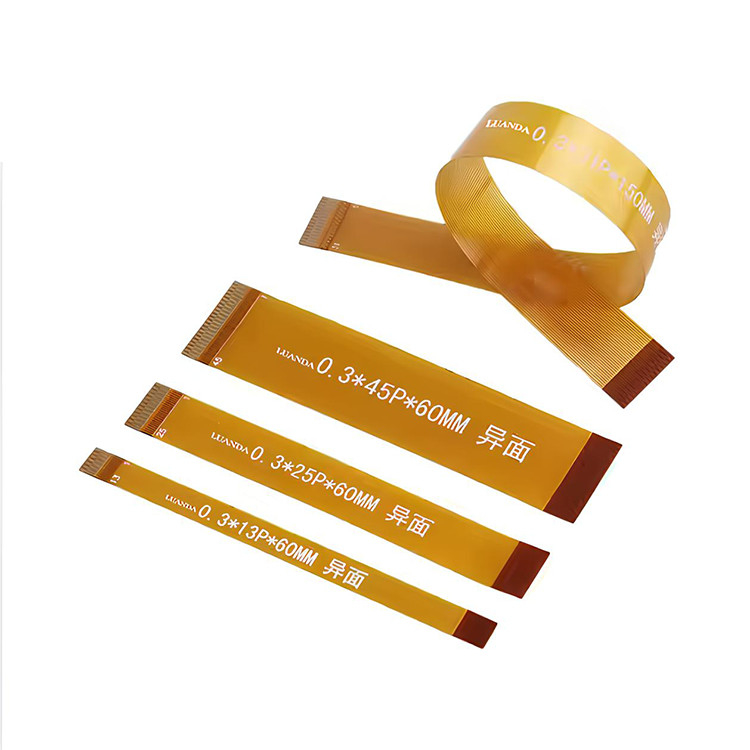

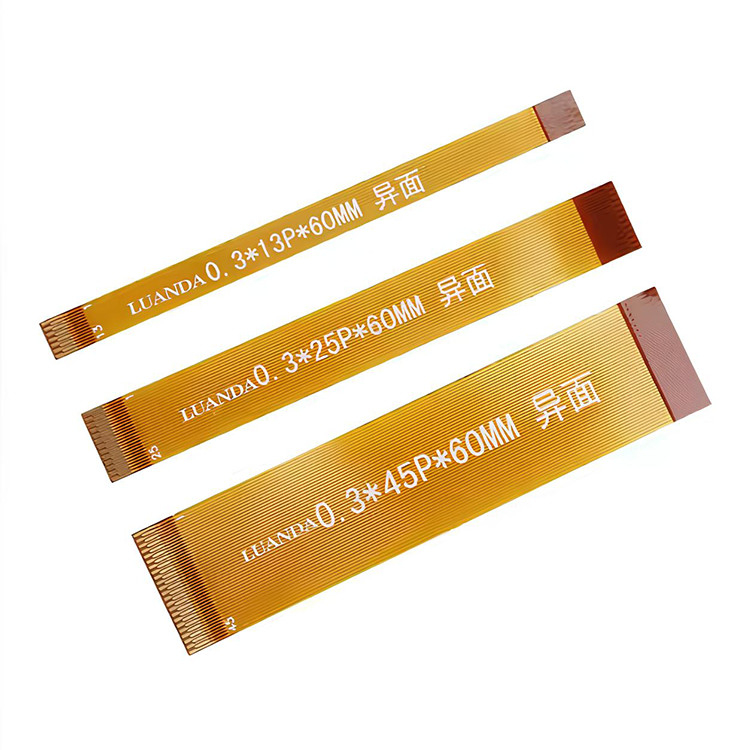

Name: FPC 0,3mm Pitch LVDS MIPI LCD кабель 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P гибкая схема
Brand: RY
SKU: RY-0,3 мм Двойной слой FPC
Rating: 5 (175 reviews)

Дом > ПРОДУКТЫ > FFC FPC кабель >

FPC 0,3mm Pitch LVDS MIPI LCD кабель 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P гибкая схема

0.3 мм кабель FPC

9p ffc fpc кабель

11p ffc fpc кабель

Место происхождения:

КИТАЙ

Фирменное наименование:

Сертификация:

CE,ROHS

Номер модели:

RY-0,3 мм Двойной слой FPC

Свяжитесь мы

Спросите цитату

FPC 0,3mm Pitch LVDS MIPI LCD кабель 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P гибкая схема

Детали продукта

Тип:

ФПК

Толщина меди:

1/2 унции

Минимальный размер отверстия:

0.1 мм

Минимальная ширина линии:

0.125 мм

Минимальное расстояние между линиями:

±0.05 mm

Поверхностная отделка:

Золото погружения, позолотание, олово, ОСП

слой:

1-2 слоя ((flex board)

Условия оплаты & доставки

Количество мин заказа

Количество может быть обсуждаемо

Цена

Most favorable

Упаковывая детали

Внутренняя оболочка PE, наружная оболочка картонная

Время доставки

Погруженный в 9-12 днях после оплаты

Условия оплаты

L/C, T/T, PayPal, западное соединение,

Поставка способности

10000pcs

Родственные продукты

Заказник 1.25 мм протяженность Awm 20624 80c 60v Vw 1 FFC FPC соединитель 16 24 45 80 штифтовая проволока гибкий плоский кабель PCB розетка

Получите самую лучшую цену

FFC/FPC IS100-L08T-C46-C Черный на HS100-L08N-N62 Черный светодиодный расширительный кабель FFC

Получите самую лучшую цену

OEM / ODM FPC соединительный кабель Sino Tech AWG 40 30V проводки

Получите самую лучшую цену

16 штифтов FFC FPC кабеля AWM 20628 0,5 пич для PCB соединения с LVDS дисплейный разъем

Получите самую лучшую цену

Свяжитесь мы

86--13405295160

info@rygroup.net

Контакт теперь

Характер продукции

Настройка параметров слоя FPC

Проект	Процессорная способность	Подробный процесс
Количество плит	1 - 8 этажи	Количество слоев указывает количество линий FPC.
Структура ФПК	Одна сторона	Традиционная толщина пластины 0,08-0,12 мм
	Две стороны	Традиционная толщина пластины 0,1-0,2 мм
	Три слоя	Традиционная толщина пластины 0,13-0,2 мм
	Четыре слоя	Справочная толщина корпуса проволоки составляет 0,2-0,25 мм
	Пятый слой	Справочная толщина корпуса проволоки составляет 0,24-0,28 мм
	Шесть слоев	Справочная толщина корпуса проволоки составляет 0,28-0,33MM
	Восемь слоев	Справочная толщина корпуса проволоки составляет 0,35-0,4M

Процесс изготовления

Толщина панели Fpc	Односторонняя 0,08 - 0,12 мм	1) относится к толщине мягкой платы FPC, за исключением толщины арматурированного материала, такой как площадь измерения без меди или без покрывающей пленки, толщина готового продукта будет соответственно уменьшена. 2) Если белое покрытие Если использовать пленку, толщина одной панели увеличится на 18 мм, а двойной панели - на 36 мм.
Толщина панели Fpc	Двойная сторона 0,1-0,2 мм
Базовый материал Толщина фольги из меди	12u ((1/3OZ),18μ(1/2OZ ),35μ(1OZ) / 70μ(2OZ)	Относится к толщине медной фольги из линейного слоя FPC.
Обработка поверхности	Золото для раковины, олово для раковины, OSP	Это означает погрузить слой никелевого золота на поверхность линейной подложки, чтобы предотвратить окисление подложки.
Толщина зоны арматуры	Общая толщина зоны арматуры = толщина пластинки из ПФК + толщина арматуры	Вставьте и снимите золотой палец или добавьте толщину для использования.

Параметр процесса

Толерантность диафрагмы ((Площадь через отверстие)	± 0,05 мм
Толерантность отверстия (не прокалываемая)	± 0,05 мм
Разрыв позиционирования и допустимость PAD	± 0,05 мм
Минимальная конструкционная ширина линии/расстояние между линиями	1 унция 0,1/0,1 мм±0,03 мм
	1/2 унции 0,06 мм±0,02 мм
	1/3 унции 0.06/0.06 мм
Толерантность к гравировке	±0,02 мм
Толерантность точности выравнивания текста	±0,2 мм
Толерантность точности для выравнивания сварки	± 0,05 мм
Толерантность толщины FPC	± 0,03 мм
Толерантность толщины арматуры ПИ	±0,03-0,05 мм
Толерантность толщины стального листа и FR4	± 0,05 мм
Подходящая арматурная плита и допустимость открытия окна пальцем	±0,2 мм
Толерантность лазера (формы и отверстий)	± 0,05 мм
Толерантность контура удара (от края к краю) (стальная форма)	±0,1 мм, Мембрана точности ±0,05 мм
Требование по охране окружающей среды	Соблюдение стандартов ROHS и REACH
Испытание теплового напряжения	Соблюдение стандартов ROHS и REACH

Наша компания:

RY Electronic Technology Co., Ltd., опытная компания с десятилетним опытом, специализируется на разработке индивидуальных кабельных и разъединительных решений посредством проектирования, разработки и производства.Наше предложение охватывает широкий спектр продуктов, таких как кабели FFC/FPC, плоские гибкие ленточные кабели, кабели LVDS, специальные кабельные решетки, кабельные решетки JST, кабельные сборы Molex, круговые соединители, соединители ISOBUS, микрокоаксиальные соединители и многое другое.

Благодаря широкому участию в отрасли и богатым знаниям, мы стремимся предоставить лучшие, надежные индивидуальные варианты для наших клиентов.Если вам требуются персонализированные решения для кабелей и разъемовМы с нетерпением ждем возможности служить вам с исключительным обслуживанием и превосходными продуктами.

FPC 0,3mm Pitch LVDS MIPI LCD кабель 9P 11P 13P 15P 19P 21P 23P 25P 29P 31P 33P 35P 39P 41P 43P 45P гибкая схема 0

Наши преимущества:

1Контроль качества: большинство изделий имеют сертификат UL CE ROHS.2008.
2Низкий MOQ: 5 штук/10 штук/20 штук/50 штук, в зависимости от различных предметов.
3Быстрая доставка: 2-15 дней, в срок.
4Хорошее послепродажное обслуживание: мы можем предложить техническую поддержку или обратную службу в короткие сроки.
5- Гарантия 1 год.
6. OEM/ODM сервис.
7Вам понравится:
•100% защита качества продукции
•100% защита доставки в срок
•100% защиту от выплаты по вашей сумме

Часто задаваемые вопросы
• Вопрос: Могу ли я получить образцы?
О: Да, заказ образца доступен для проверки качества и испытания на рынке, и это будет оплата за перевозку грузов.

• Вопрос: Каково время доставки?
О: Обычно для получения образцов требуется около 1-3 дней.
Производство продукции обычно занимает около 3-7 дней.

• Вопрос: Каков срок оплаты?
О: Обычно мы принимаем PAYPAL, T / T в качестве основного срока оплаты, и другие платежи также могут быть согласованы.

• Вопрос: Проблемы с качеством?
A: Если есть какая-либо проблема качества или вопрос, мы можем предложить техническую поддержку или обратную службу.

О: Какие другие гарантии существуют?

• Q: У нас есть профессионалы, чтобы предоставить один на один послепродажное обслуживание, чтобы предоставить покупателям с лучшим послепродажное обслуживание

О: Как связаться с нами?

• Q:послать ваши данные запроса в ниже, нажмите "отправить" сейчас! бесплатный образец и лучшая цена ждут вас, если вы не можете найти продукт в нашем веб, вы также можете отправить запрос к нам,Даже если мы не выживем., мы найдем тот же продукт с хорошим количеством и хорошей ценой.
